CPU - всё что вы хотели знать, но стеснялись спросить
Сегодня мы рассмотрим два ключевых компонента: CPU Usage (процент использования процессора) и Load Average (среднюю загрузку). Оказывается, что не все понимают и неверно интерпритируют данные от htop или glances о процессоре. Мы заглянем под капот htop и разберем, как именно он получает и обрабатывает данные о CPU. Но прежде чем мы начнем давайте сначала определимся что же такое тактовая частота процессора.
— Почему процессор меряет в тактах?
— Потому что в «попугаях» уже занято.
Тактовая частота - это количество тактов (циклов), которые процессор выполняет за 1 секунду. Такт — это «тик» процессорных часов. Тактовая частота (например, 3 ГГц) = 3 миллиарда «ударов» в секунду. Представьте, что CPU — это фабрика, где каждый рабочий (транзистор) выполняет свою часть задачи строго по сигналу метронома. 1 такт = 1 удар метронома.
Почему это удобно? Все компоненты CPU работают синхронно (как оркестр под дирижёра). Легко проектировать конвейеры (например, одна инструкция проходит 10 стадий за 10 тактов). Допустим у нас есть 2 операции которые должны быть исполнены процессором: сложение (ADD) и деление (DIV). В отличие от сложения, где процессор просто “складывает биты”, деление - это многоступенчатый процесс, похожий на деление в столбик, но в двоичной системе. Из-за этого количество тактов, которые будут затрачены на операцию DIV будет в несколько раз (а иногда и в десятки раз больше) чем операция сложения. Так что в действительности реальная производительность будет зависеть от архитектуры, количества ядер, размера и количества кеш-памяти, наличия Turbo Boost, энергопотребления и еще кучи различных параметров, которые заложил производитель в свой процессор.
Что такое Load Average
Представьте: вас разбудил алерт в 3 утра. На dashboard вы видите:
Load Average: 8.45 / 12.30 / 15.67
CPU Usage: 45%
Вопрос: система перегружена или нет? Нужно ли экскалировать проблему или можно спокойно иди спать дальше?
Без понимания Load Average вы не сможете ответить правильно. А правильный ответ зависит от того, сколько у вас CPU cores.
Load Average — это количество процессов, которые хотят работать прямо сейчас. Сюда входят:
- Процессы, которые активно используют CPU
- Процессы, которые ждут CPU (в очереди планировщика)
- Процессы, которые ждут I/O (disk, network)
Три цифры означают среднее за 1, 5 и 15 минут.
Как htop получает Load Average на разных системах

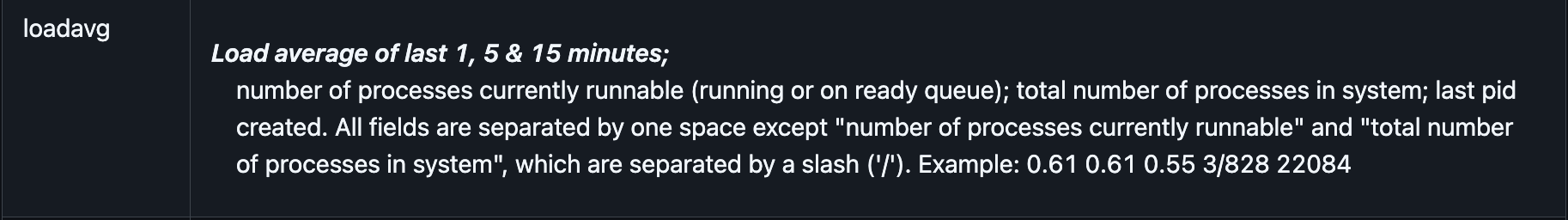

Данные для отображения load average в Linux уже подсчитаны ядром и аккуратно сложены в /proc/loadavg.
$ cat /proc/loadavg
1.23 2.45 3.67 2/312 1425
# ^ ^ ^ ^ ^
# 1m 5m 15m running/ lastpid
# total
Htop просто вычитывает готовые значения.
// https://github.com/htop-dev/htop/blob/main/linux/Platform.c#L279-L300
void Platform_getLoadAverage(double* one, double* five, double* fifteen) {
char loaddata[128] = {0};
...
ssize_t loadread = xReadfile(PROCDIR "/loadavg", loaddata, sizeof(loaddata));
if (loadread < 1)
return;
...
int r = sscanf(loaddata, "%lf %lf %lf", &scanOne, &scanFive, &scanFifteen);
...
}
Но давайте заглянем в исходный код ядра Linux и посмотрим, как создается файл /proc/loadavg:
// https://github.com/torvalds/linux/blob/master/fs/proc/loadavg.c
static int loadavg_proc_show(struct seq_file *m, void *v)
{
unsigned long avnrun[3];
// Получаем Load Average от планировщика ядра
get_avenrun(avnrun, FIXED_1/200, 0);
// ^^^^^^^^^^^ коэффициент сглаживания
// Форматируем строку для /proc/loadavg
seq_printf(m, "%lu.%02lu %lu.%02lu %lu.%02lu %u/%d %d\n",
LOAD_INT(avnrun[0]), LOAD_FRAC(avnrun[0]), // 1 мин
LOAD_INT(avnrun[1]), LOAD_FRAC(avnrun[1]), // 5 мин
LOAD_INT(avnrun[2]), LOAD_FRAC(avnrun[2]), // 15 мин
nr_running(), // количество процессов R состояния
nr_threads, // общее количество потоков
idr_get_cursor(...) - 1); // последний PID
return 0;
}
Ядро обновляет Load Average каждые 5 секунд, используя экспоненциальное сглаживание. Поэтому резкие скачки “размазываются” по времени.
Что здесь происходит:
get_avenrun()— получает актуальные значения Load Average от планировщика ядраFIXED_1/200— коэффициент для экспоненциального сглаживания (5 секунд из 1000)nr_running()— количество процессов в состоянииTASK_RUNNING- Форматирование — конвертация из fixed-point формата в десятичные числа
Давайте нырнём еще глубже. Мы уже нашли, что в loadavg_proc_show данные получаются из планировщика, но нам нужно разобраться до конца как считает ядро.
// https://github.com/torvalds/linux/blob/master/kernel/sched/loadavg.c
// Глобальные переменные ядра
unsigned long avenrun[3]; // Наши 1min, 5min, 15min значения
atomic_long_t calc_load_tasks; // Счетчик активных задач
// Основная функция обновления (вызывается каждые 5 секунд)
void calc_global_load(void)
{
long active, delta;
// Получаем количество активных задач со всех CPU
active = atomic_long_read(&calc_load_tasks);
active = active > 0 ? active * FIXED_1 : 0; // Конвертация в fixed-point
// Применяем экспоненциальное сглаживание для каждого периода
avenrun[0] = calc_load(avenrun[0], EXP_1, active); // 1 минута
avenrun[1] = calc_load(avenrun[1], EXP_5, active); // 5 минут
avenrun[2] = calc_load(avenrun[2], EXP_15, active); // 15 минут
}
// Каждый CPU обновляет свой счетчик активных задач
void calc_global_load_tick(struct rq *this_rq)
{
long delta;
// nr_running + nr_uninterruptible = активные задачи
delta = calc_load_fold_active(this_rq, 0);
if (delta)
atomic_long_add(delta, &calc_load_tasks); // Атомарно добавляем к общему счетчику
}
Мы уже где то близко - осталось найти что скрывается внутри calc_load(...).
// https://github.com/torvalds/linux/blob/master/include/linux/sched/loadavg.h
#define FSHIFT 11 // 11 бит точности (2048 = 1.0)
#define FIXED_1 (1<<FSHIFT) // 2048 = 1.0 в fixed-point
#define LOAD_FREQ (5*HZ+1) // Обновление каждые 5 секунд
#define EXP_1 1884 // exp(-5sec/1min) = 0.920 в fixed-point
#define EXP_5 2014 // exp(-5sec/5min) = 0.983 в fixed-point
#define EXP_15 2037 // exp(-5sec/15min) = 0.994 в fixed-point
// Основная формула (точная реализация):
static inline unsigned long
calc_load(unsigned long load, unsigned long exp, unsigned long active)
{
unsigned long newload;
// newload = load * exp + active * (FIXED_1 - exp)
// Это и есть: старое_значение * коэффициент + новое * (1 - коэффициент)
newload = load * exp + active * (FIXED_1 - exp);
// Округление для точности
if (active >= load)
newload += FIXED_1-1;
return newload / FIXED_1; // Конвертация обратно в обычное число
}
// Макросы для отображения в /proc/loadavg
#define LOAD_INT(x) ((x) >> FSHIFT) // Целая часть
#define LOAD_FRAC(x) LOAD_INT(((x) & (FIXED_1-1)) * 100) // Дробная часть
🔢 Практический пример расчета или как это работает в ядре
Давайте сделаем псевдо-реальный расчет Load Average в ядре:
// Начальное состояние
unsigned long avenrun[3] = {0, 0, 0}; // Load = 0.00 / 0.00 / 0.00
// Момент t=0: внезапно появилось 4 активных процесса
unsigned long active = 4 * FIXED_1; // 4.0 в fixed-point = 4 * 2048 = 8192
// Через 5 секунд (первое обновление):
avenrun[0] = calc_load(0, EXP_1, active);
// = (0 * 1884 + 8192 * (2048-1884)) / 2048
// = (0 + 8192 * 164) / 2048
// = 1343488 / 2048 = 656 = 0.32 в fixed-point
avenrun[1] = calc_load(0, EXP_5, active);
// = (0 * 2014 + 8192 * (2048-2014)) / 2048
// = (0 + 8192 * 34) / 2048
// = 278528 / 2048 = 136 = 0.067 в fixed-point
// Результат в /proc/loadavg: "0.32 0.07 0.00"
Супер! Мы добрались до того как само ядро считает load avarage и готовы оттолкнуться от него и подводить итоги.
Часть 2: CPU Usage - как не попасть в ловушку “низкого CPU”
Сценарий из реальной жизни SRE
Пятница, 18:00. Пользователи жалуются на медленную работу API. Вы заходите в мониторинг:
CPU Usage: 25%
Load Average: 0.8 / 1.2 / 1.5 (на 4-core сервере)
Новичок скажет: “CPU низкий, проблема не в процессоре” Опытный SRE подумает: “А что там с iowait? Не блокируемся ли мы на I/O?”
Сегодня разберем, как правильно читать CPU метрики и не попадать в ловушки.
CPU Usage: что это на самом деле?
CPU Usage = процент времени, когда CPU НЕ простаивал
Но CPU может быть занят разными вещами:
- 🟢 user — выполнение вашего приложения
- 🟡 system — системные вызовы (файлы, сеть, память)
- 🔴 iowait — ждем диск/SSD
- 🟠 irq/softirq — обработка прерываний (сеть, диски)
- 🟣 steal — гипервизор забрал CPU (актуально для облака)
Ключевой инсайт для SRE: Высокий iowait означает, что CPU ждет диск. Ваше приложение тормозит, но “CPU Usage” может быть низким!
Как ядро ОС собирает статистику
Ядро ведет счетчики времени для каждого CPU core в jiffies (тики таймера):
// Примерная структура в ядре Linux
struct cpu_time {
unsigned long user; // Время в пользовательском режиме
unsigned long nice; // Время nice-процессов
unsigned long system; // Время в режиме ядра
unsigned long idle; // Время простоя
unsigned long iowait; // Время ожидания I/O
unsigned long irq; // Время обработки прерываний
// ... и еще несколько
};
Эти счетчики монотонно растут с момента загрузки системы. Чтобы получить текущую загрузку, нужно вычислить дельту между двумя измерениями.
Как htop читает данные на Linux: /proc/stat
Linux предоставляет CPU статистику через /proc/stat:
$ cat /proc/stat
cpu 123456 7890 12345 67890 5432 1098 765 0 0 0
cpu0 12345 789 1234 6789 543 109 76 0 0 0
cpu1 11111 800 1111 6100 489 989 89 0 0 0
# ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^
# | user nice sys idle iow irq si st gu gn
Что означают эти числа:
- user (123456) — jiffies в пользовательском режиме
- nice (7890) — jiffies nice-процессов (низкий приоритет)
- system (12345) — jiffies в режиме ядра
- idle (67890) — jiffies простоя ⬅️ самое большое число в норме
- iowait (5432) — jiffies ожидания I/O ⬅️ следите за этим!
- irq (1098) — jiffies обработки прерываний
- softirq (765) — jiffies программных прерываний
- steal — время, украденное гипервизором ⬅️ важно в облаке!
Структура данных htop
typedef struct CPUData_ {
// Абсолютные значения (кумулятивные с загрузки)
unsigned long long int userTime;
unsigned long long int systemTime;
unsigned long long int idleTime;
unsigned long long int ioWaitTime; // ⬅️ Ключевая метрика для SRE!
unsigned long long int stealTime; // ⬅️ Важно для облачных инстансов!
// Дельты между измерениями (то, что мы видим в процентах)
unsigned long long int userPeriod;
unsigned long long int systemPeriod;
unsigned long long int ioWaitPeriod; // ⬅️ Высокий = проблемы с I/O
unsigned long long int stealPeriod; // ⬅️ Высокий = noisy neighbor
bool online; // CPU активен/отключен
} CPUData;
Сбор исходных данных
Linux: чтение из /proc/stat
Функция LinuxMachine_scanCPUTime() читает данные из /proc/stat:
static void LinuxMachine_scanCPUTime(LinuxMachine* this) {
FILE* file = fopen(PROCSTATFILE, "r"); // "/proc/stat"
for (unsigned int i = 0; i <= super->existingCPUs; i++) {
char buffer[PROC_LINE_LENGTH + 1];
unsigned long long int usertime, nicetime, systemtime, idletime;
unsigned long long int ioWait = 0, irq = 0, softIrq = 0, steal = 0, guest = 0, guestnice = 0;
// Чтение строк формата:
// cpu 123456 7890 12345 67890 123 456 789 0 0 0
// cpu0 12345 789 1234 6789 12 45 78 0 0 0
if (i == 0) {
// Общая статистика всех CPU
sscanf(buffer, "cpu %16llu %16llu %16llu %16llu %16llu %16llu %16llu %16llu %16llu %16llu",
&usertime, &nicetime, &systemtime, &idletime, &ioWait, &irq, &softIrq, &steal, &guest, &guestnice);
} else {
// Статистика отдельного CPU
unsigned int cpuid;
sscanf(buffer, "cpu%4u %16llu %16llu %16llu %16llu %16llu %16llu %16llu %16llu %16llu %16llu",
&cpuid, &usertime, &nicetime, &systemtime, &idletime, &ioWait, &irq, &softIrq, &steal, &guest, &guestnice);
}
Предварительная обработка данных
// Guest time уже учтено в usertime, избегаем двойного подсчета
usertime -= guest;
nicetime -= guestnice;
// Группировка связанных метрик
unsigned long long int idlealltime = idletime + ioWait;
unsigned long long int systemalltime = systemtime + irq + softIrq;
unsigned long long int virtalltime = guest + guestnice;
unsigned long long int totaltime = usertime + nicetime + systemalltime + idlealltime + steal + virtalltime;
Вычисление дельт
Htop использует saturating subtraction для безопасного вычисления разностей:
// В Macros.h
static inline unsigned long long saturatingSub(unsigned long long a, unsigned long long b) {
return a > b ? a - b : 0; // Защита от переполнения
}
// Применение в LinuxMachine_scanCPUTime()
cpuData->userPeriod = saturatingSub(usertime, cpuData->userTime);
cpuData->nicePeriod = saturatingSub(nicetime, cpuData->niceTime);
cpuData->systemPeriod = saturatingSub(systemtime, cpuData->systemTime);
cpuData->totalPeriod = saturatingSub(totaltime, cpuData->totalTime);
// Сохранение текущих значений для следующего цикла
cpuData->userTime = usertime;
cpuData->niceTime = nicetime;
cpuData->systemTime = systemtime;
cpuData->totalTime = totaltime;
Почему saturating subtraction важна:
- Защищает от integer overflow при переполнении счетчиков
- Обрабатывает случаи перезагрузки системы или сброса счетчиков
- Гарантирует неотрицательные результаты
Расчет процентов
В Platform_setCPUValues() происходит финальный расчет процентов:
double Platform_setCPUValues(Meter* this, unsigned int cpu) {
const LinuxMachine* lhost = (const LinuxMachine*) this->host;
const CPUData* cpuData = &(lhost->cpuData[cpu]);
// Избегаем деления на ноль
double total = (double)(cpuData->totalPeriod == 0 ? 1 : cpuData->totalPeriod);
double* v = this->values;
if (!cpuData->online) {
this->curItems = 0;
return NAN; // CPU отключен
}
// Расчет процентов: (время_в_режиме / общее_время) * 100
v[CPU_METER_NICE] = cpuData->nicePeriod / total * 100.0;
v[CPU_METER_NORMAL] = cpuData->userPeriod / total * 100.0;
v[CPU_METER_KERNEL] = cpuData->systemPeriod / total * 100.0;
v[CPU_METER_IRQ] = cpuData->irqPeriod / total * 100.0;
v[CPU_METER_SOFTIRQ] = cpuData->softIrqPeriod / total * 100.0;
v[CPU_METER_STEAL] = cpuData->stealPeriod / total * 100.0;
v[CPU_METER_GUEST] = cpuData->guestPeriod / total * 100.0;
v[CPU_METER_IOWAIT] = cpuData->ioWaitPeriod / total * 100.0;
// Суммирование активного использования CPU
percent = sumPositiveValues(v, this->curItems);
percent = MINIMUM(percent, 100.0); // Ограничение сверху
return percent;
}
Вспомогательные функции
sumPositiveValues()
double sumPositiveValues(const double* array, size_t count) {
double sum = 0.0;
for (size_t i = 0; i < count; i++) {
if (isPositive(array[i])) // Пропускает NaN и отрицательные значения
sum += array[i];
}
return sum;
}
Эта функция обеспечивает робастность, игнорируя некорректные данные и суммируя только валидные положительные значения.
Ключевые принципы алгоритма
- Дельта-измерения: Все расчеты основаны на разностях между текущими и предыдущими измерениями
- Защита от ошибок: Saturating subtraction предотвращает переполнение и отрицательные значения
- Нормализация: Все проценты приводятся к диапазону 0-100%
- Модульность: Платформо-зависимый код изолирован в отдельных модулях
- Робастность: Обработка особых случаев (отключенные CPU, деление на ноль, некорректные данные)
Практические советы для SRE: что делать с этими знаниями
1. Правильная настройка алертов
❌ Плохо:
alert: HighCPU
expr: cpu_usage > 80%
✅ Хорошо:
alert: HighCPUUser
expr: cpu_user > 70%
alert: HighIOWait
expr: cpu_iowait > 30% # Проблемы с дисками!
alert: HighSteal
expr: cpu_steal > 20% # Noisy neighbor в облаке!
2. Корреляция метрик при инцидентах
Сценарий: Высокий Load Average, но низкий CPU%
# Проверьте:
Load: 8.5 / 12.1 / 15.2 (на 4-core) ⬅️ Растет!
CPU: user:15% sys:10% iowait:65% ⬅️ Блокировка на I/O!
# Действия:
1. iostat -x 1 # Проверить диски
2. iotop # Найти процесс-виновник
3. Масштабировать IOPS или мигрировать на SSD
3. Облачные инстансы: следите за steal
# Если steal > 10% длительное время:
CPU: user:30% sys:10% steal:25% ⬅️ Проблема!
# Действия:
1. Поменять тип инстанса (избежать shared CPU)
2. Мигрировать в другую AZ
3. Рассмотреть dedicated hosts
4. Мониторинг производительности мониторинга
Знайте накладные расходы:
- Чтение
/proc/stat— ~0.001ms (очень быстро) - Чтение
/proc/[pid]/statдля каждого процесса — дороже - Частота обновления htop по умолчанию — 1.5 секунды
Вывод для SRE: CPU мониторинг сам по себе не нагружает систему. Если htop тормозит — проблема в количестве процессов или в I/O.
5. Интерпретация метрик в контексте
# ✅ Здоровая система:
Load: 2.1 / 2.0 / 1.9 (на 4-core)
CPU: user:45% sys:15% idle:40% iowait:0%
# ⚠️ Подозрительная система:
Load: 1.2 / 1.8 / 2.5 (растущий тренд)
CPU: user:30% sys:20% idle:35% iowait:15%
# 🔥 Проблемная система:
Load: 8.5 / 12.1 / 15.2
CPU: user:15% sys:10% idle:10% iowait:65%
Заключение для SRE
Понимание того, как работают ваши инструменты мониторинга, — это не академический интерес. Это практические знания, которые помогают:
- Правильно интерпретировать алерты в 3 утра
- Быстрее находить root cause во время инцидентов
- Настраивать более точные SLI/SLO
- Избегать ложных выводов при анализе производительности
Главный вывод: Load Average и CPU Usage — это разные метрики, которые дополняют друг друга. Load показывает давление на систему, CPU% показывает чем именно занят процессор.
Изучайте свои инструменты, понимайте их ограничения, и ваши дежурства станут спокойнее! 🚀
Материал подготовлен на основе анализа исходного кода htop. Полезно изучить исходники инструментов, которыми вы пользуется каждый день — это делает вас лучшим SRE!
