Моделирование сети на Mac — установка и настройка GNS3

Привет, мой читатель! Если ты всегда хотел не только читать про сети, но и ставить эксперименты, настраивать разное сетевое оборудование, прокачать свои навыки - то тебе точно нужен классный симулятор сети. И это … GNS3.

Не буду долго рассказывать почему тут “такие” параметры, а тут “другие”. Я просто собрал пошаговый план, который работает у меня под m-процессором. И, поверь, там есть своя специфика и неочевидных вещей, которые могу ввести в тупик даже опытных спецалистов. Ну а в следующих статьях частях мы с вами пошагово будем проектировать сети, увеличивая их сложность.

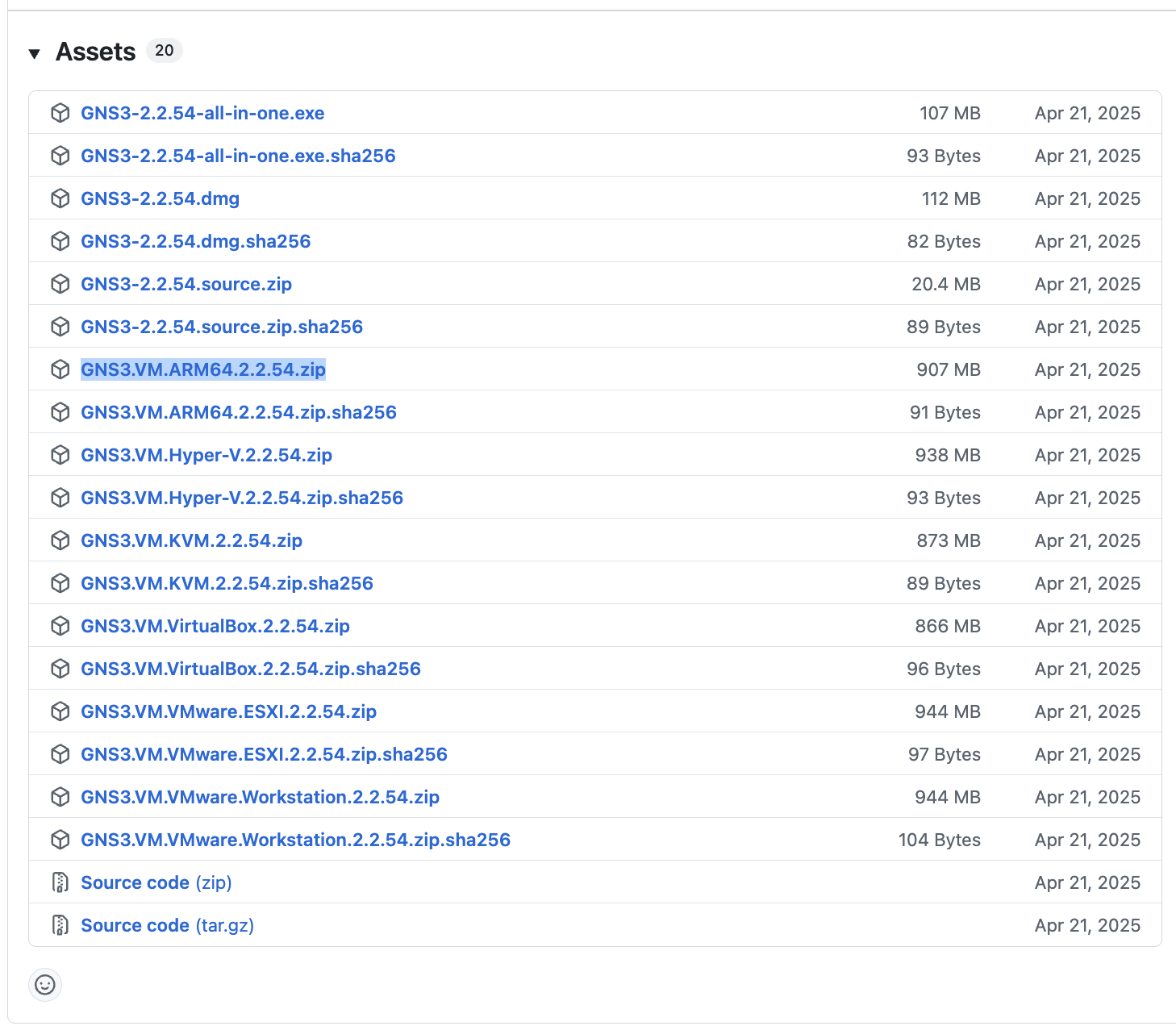

  1. Скачиваем ARM образ. Для этого переходим на страницу релизов https://github.com/GNS3/gns3-gui/releases и находим там последний релиз который содержит VM. У нас это GNS3.VM.ARM64.2.2.24.zip. Качаем его и дополнительно сразу скачаем сам GNS-2.2.54.dmg - он нам чуть позже понадобится.

screenshot01

  1. После скачивания GNS3.VM.ARM64.2.2.24.zip - распакуйте архив. Внутри будет 2 диска - они нам понадобятся чуть позже.

screenshot02

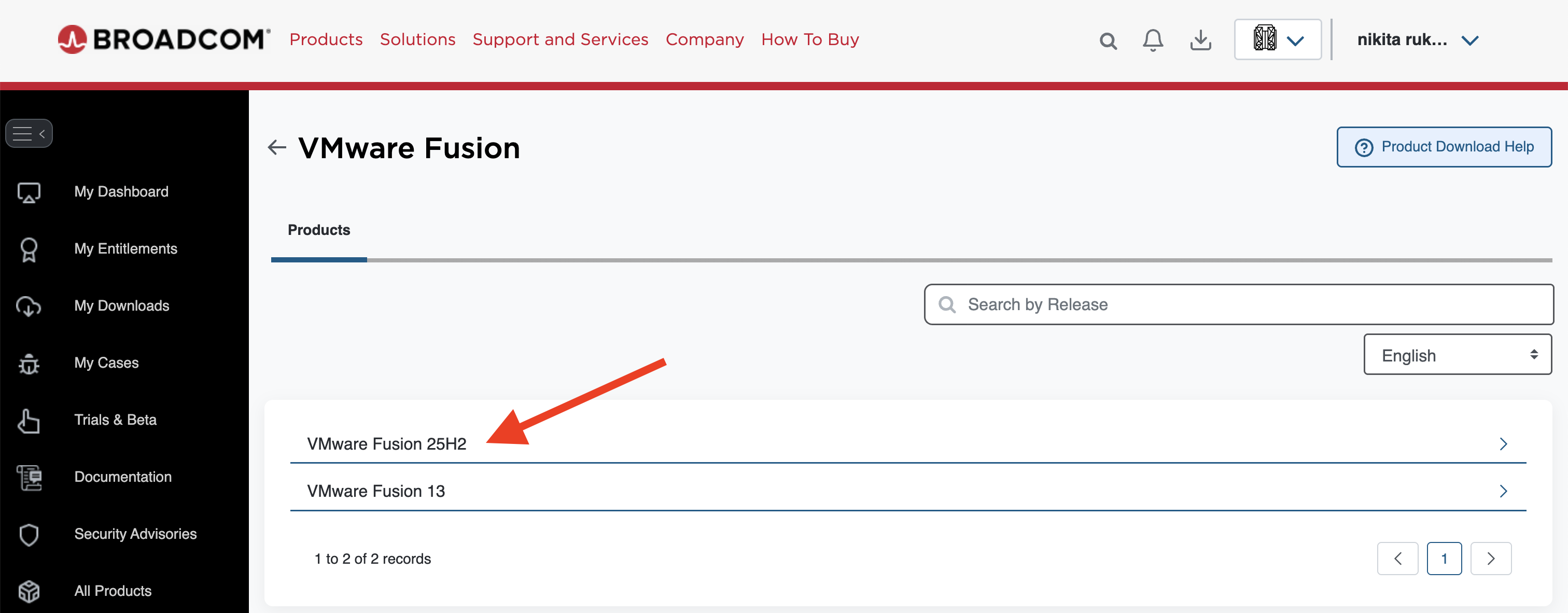

  1. Качаем VMWare Fusion. Для этого переходим на официальный сайт, регистрируемся в support portal и далее по ссылке качаем VMWare Fusion 25H2.

screenshot03

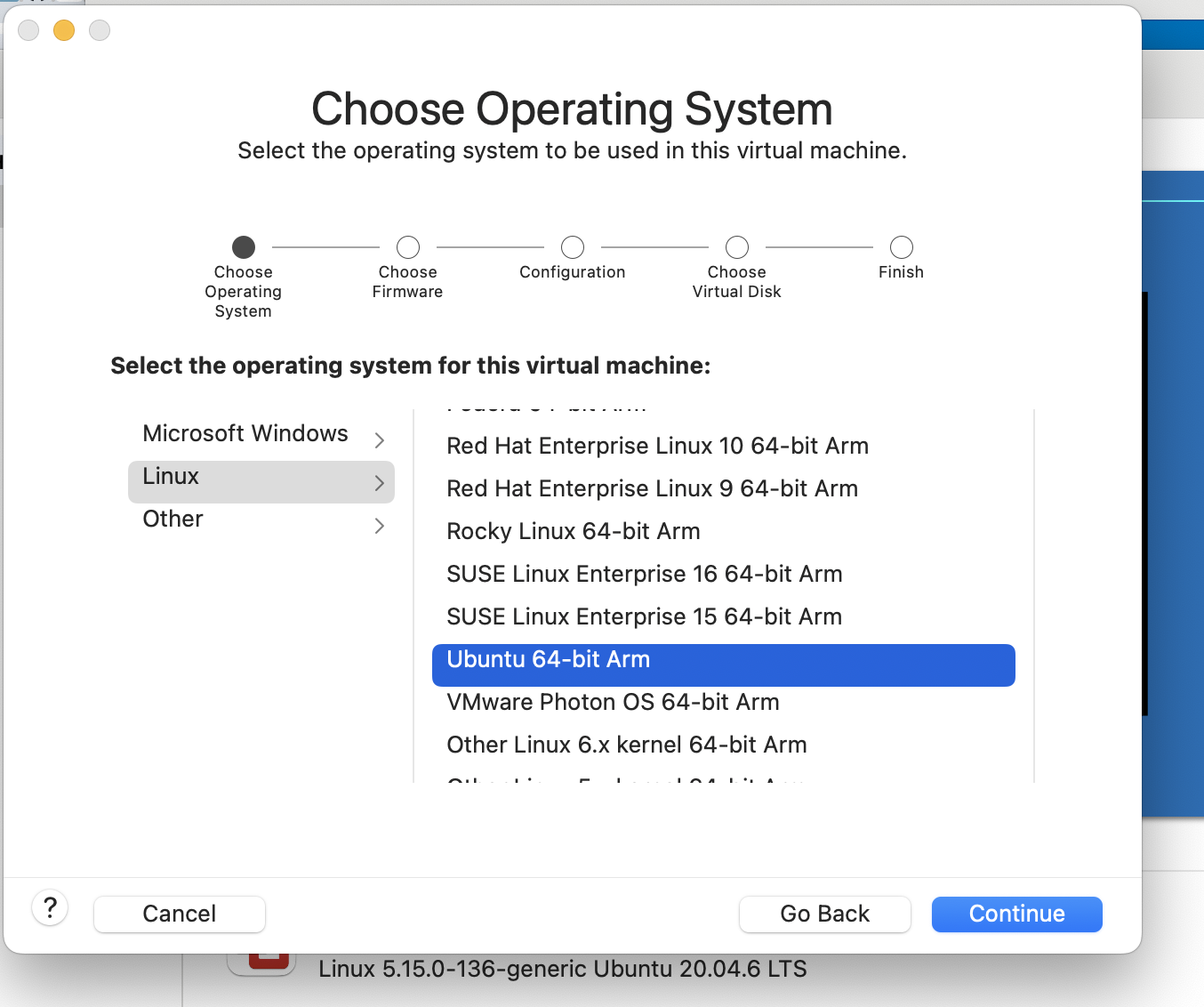

  1. Устанавливаем VMWare Fusion и запускаем его. После чего создаем custom VM и выбираем Linux → Ubuntu 64bit Arm.

screenshot04

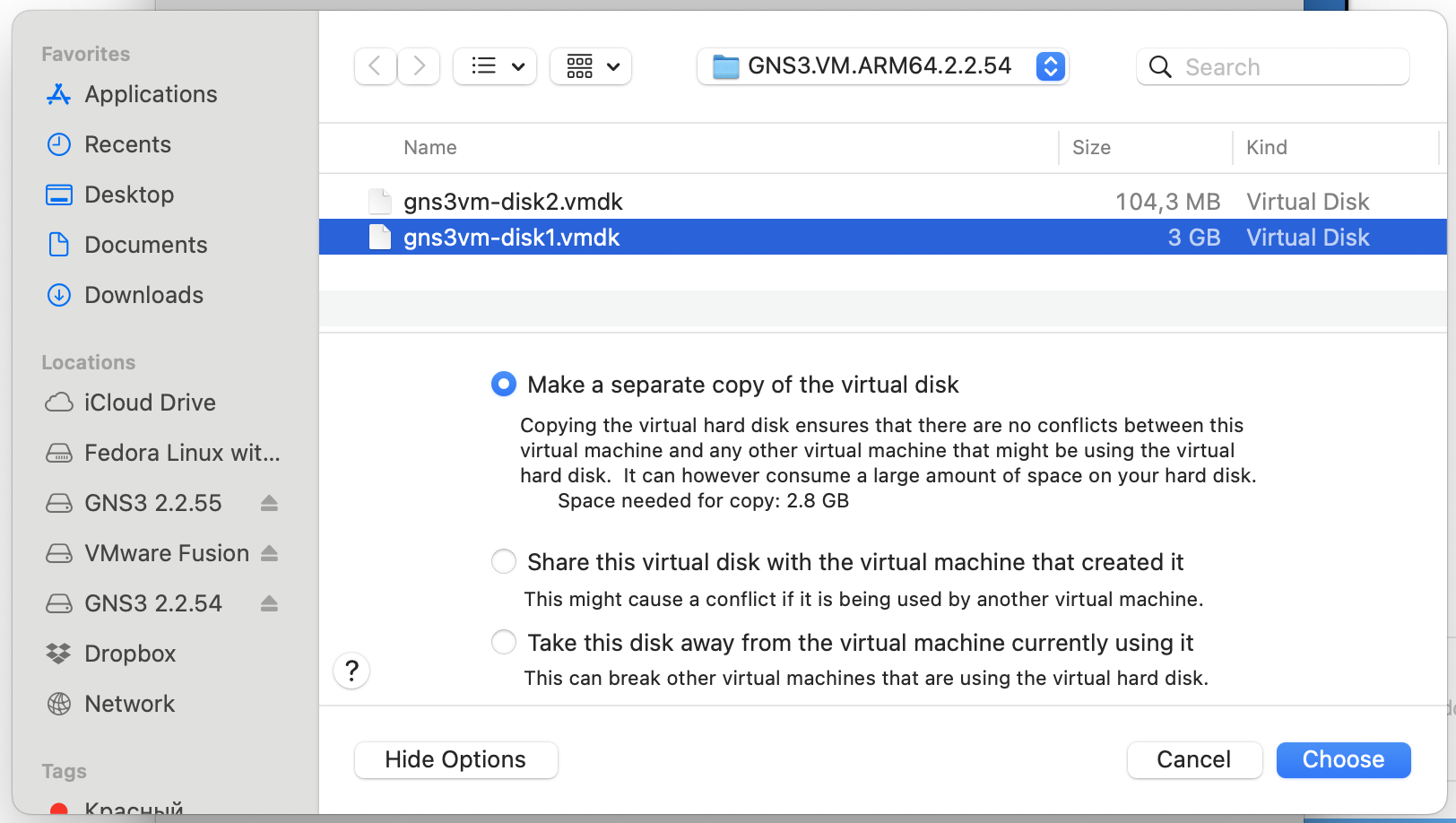

  1. Следующим шагом нам надо выбрать уже существующий gns3vm-disk1 из шага 2. disk2 пока не трогаем. Мы его подключим чуть позже.

screenshot05

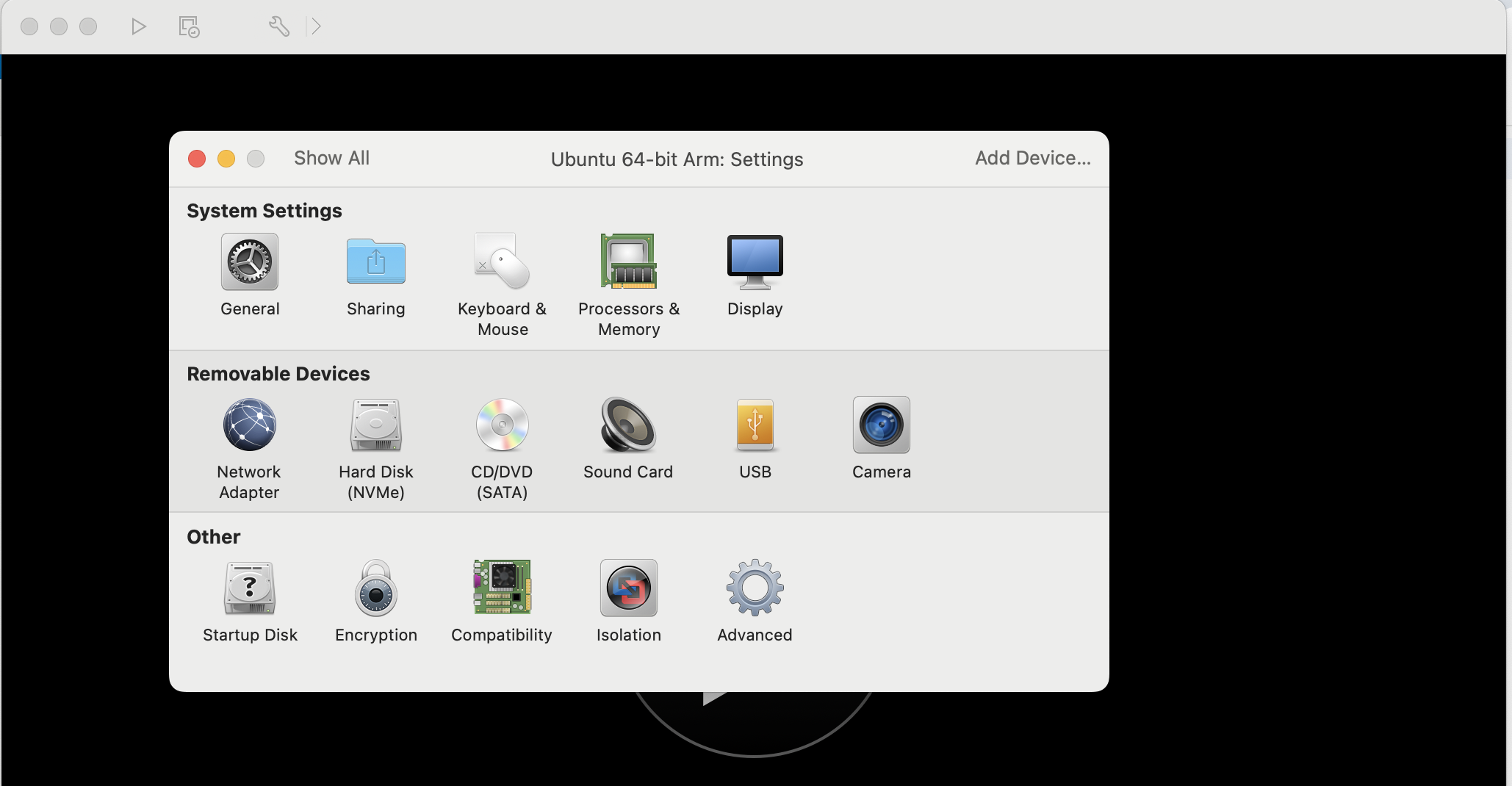

  1. На последнем шаге нажмите Customize Settings и здесь мы поменяем пару вещей.

screenshot06

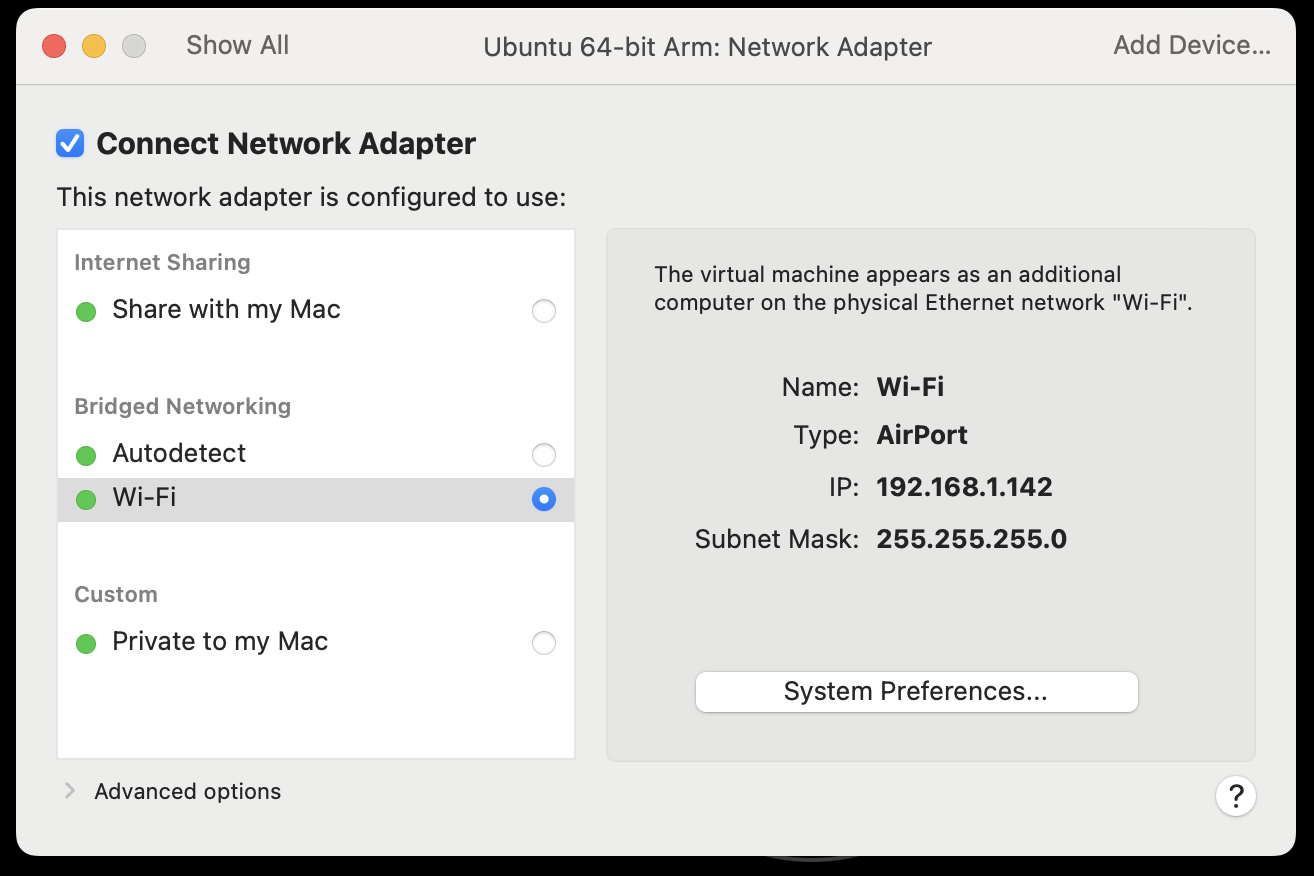

  1. Перейдите в Network Adapter и выставьте галку напротив Wi-Fi.

screenshot07

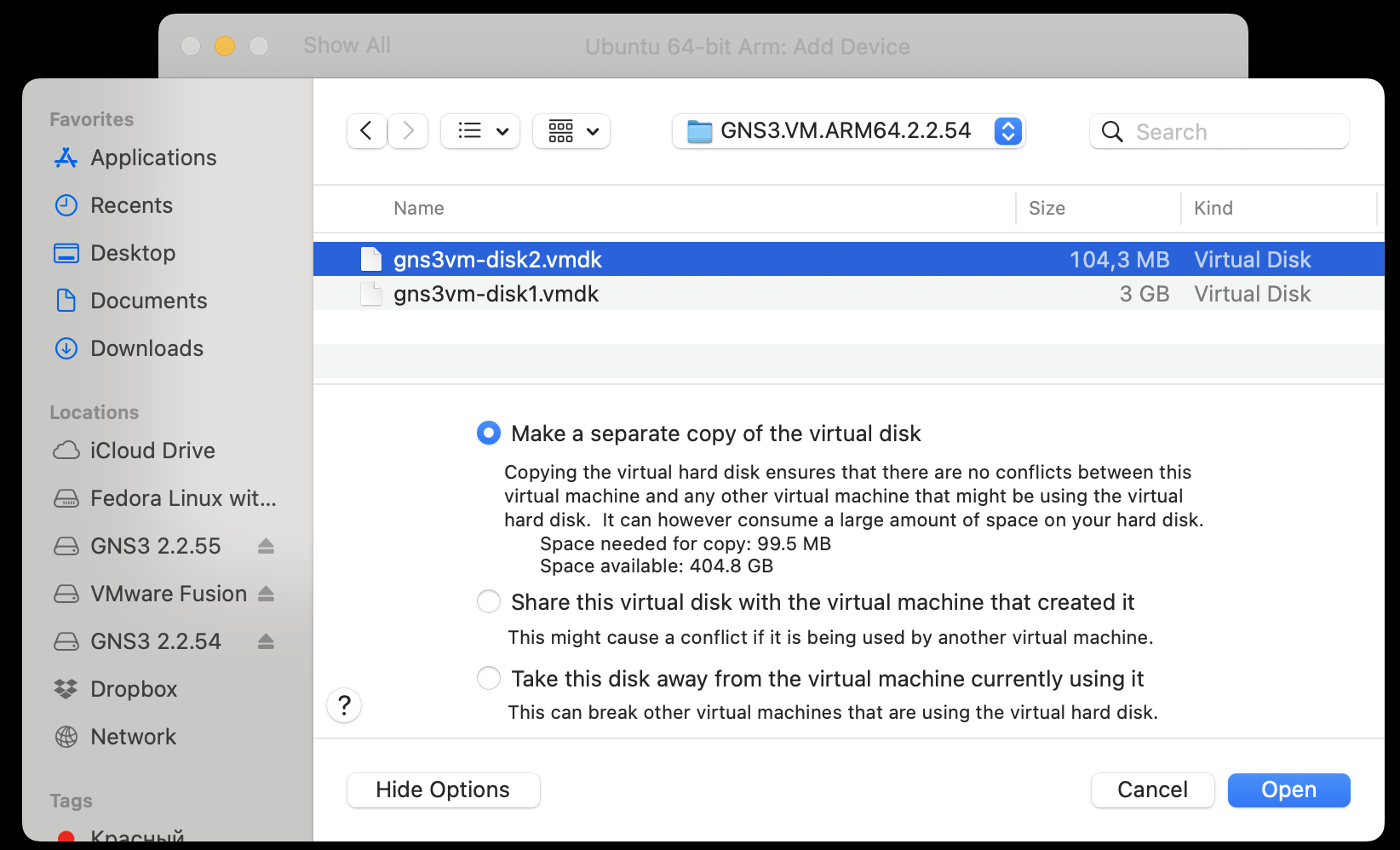

  1. Далее нажмите Hard Disk и справа вверху Add Device → Existing Hard Disk → Add и выберите disk-2.

screenshot08

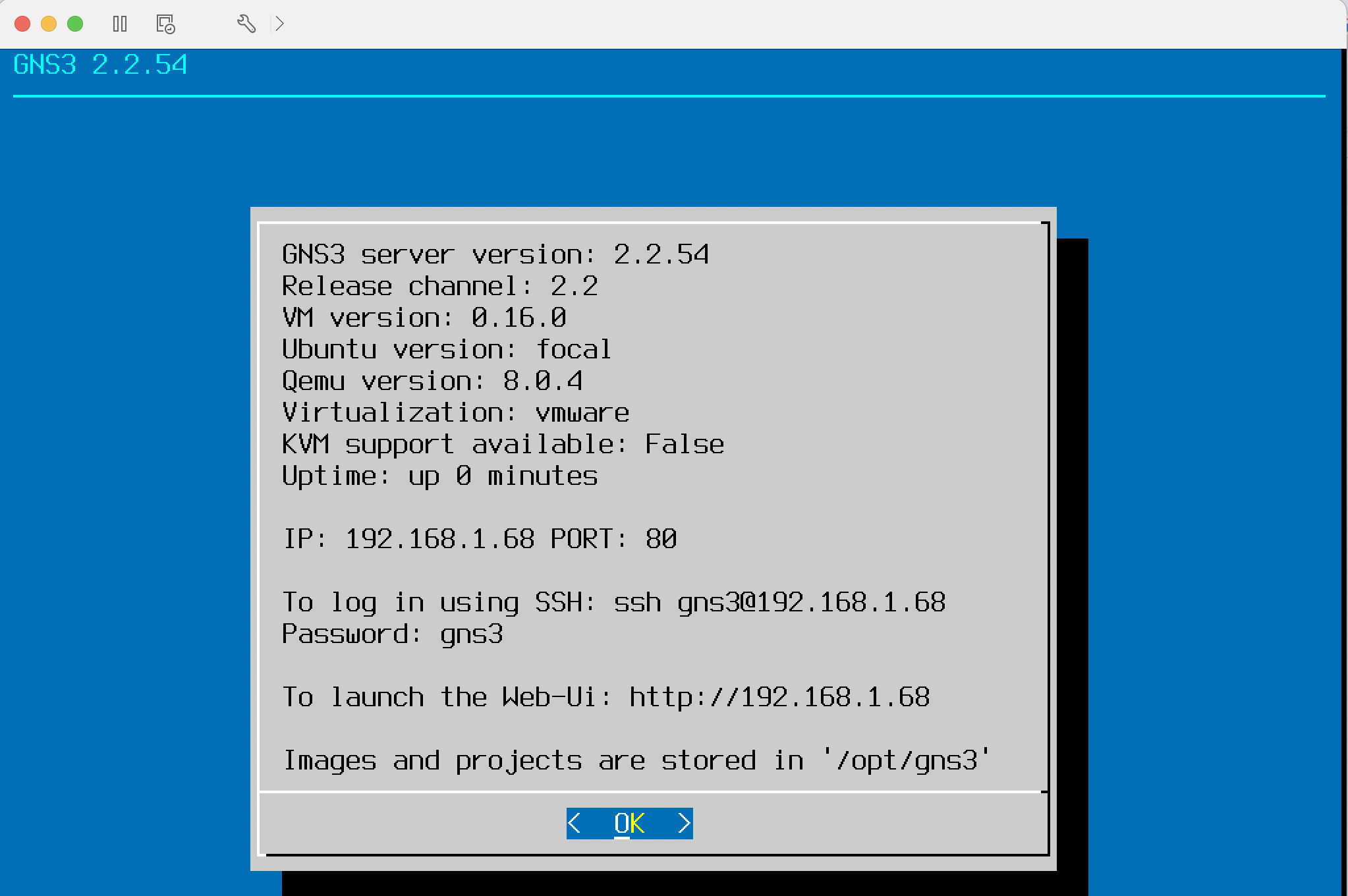

  1. Запускаем нашу VM и вы должны увидеть, что IP адрес выдан из вашей подсети.

screenshot09

  1. Нажмите OK и выберите пункт Configure.

screenshot10

  1. В конец файла добавьте данный кусок конфигурации.Будте очень внимательны - нужно прописать все “один в один”, включая регистр.
```bash
[Qemu]
enable_hardware_acceleration = False
require_hardware_acceleration = False
enable_kvm = False

```

Сохраните настройки и в меню выберите пункт **Reboot**. После загрузки вы также увидите IP адрес, порт и пароль от серверной части GNS3.

  1. Установка GNS3 ничем не отличается от обычной установки в MacOS. Ставим наш заранее скачанный GNS-2.2.54.dmg и запускаем программу.

  2. Переходим в настройки и прописываем конфигурацию для подключения к серверу. Для этого снимаем галку с Enable local server и прописываем параметры из шага 9.

screenshot11

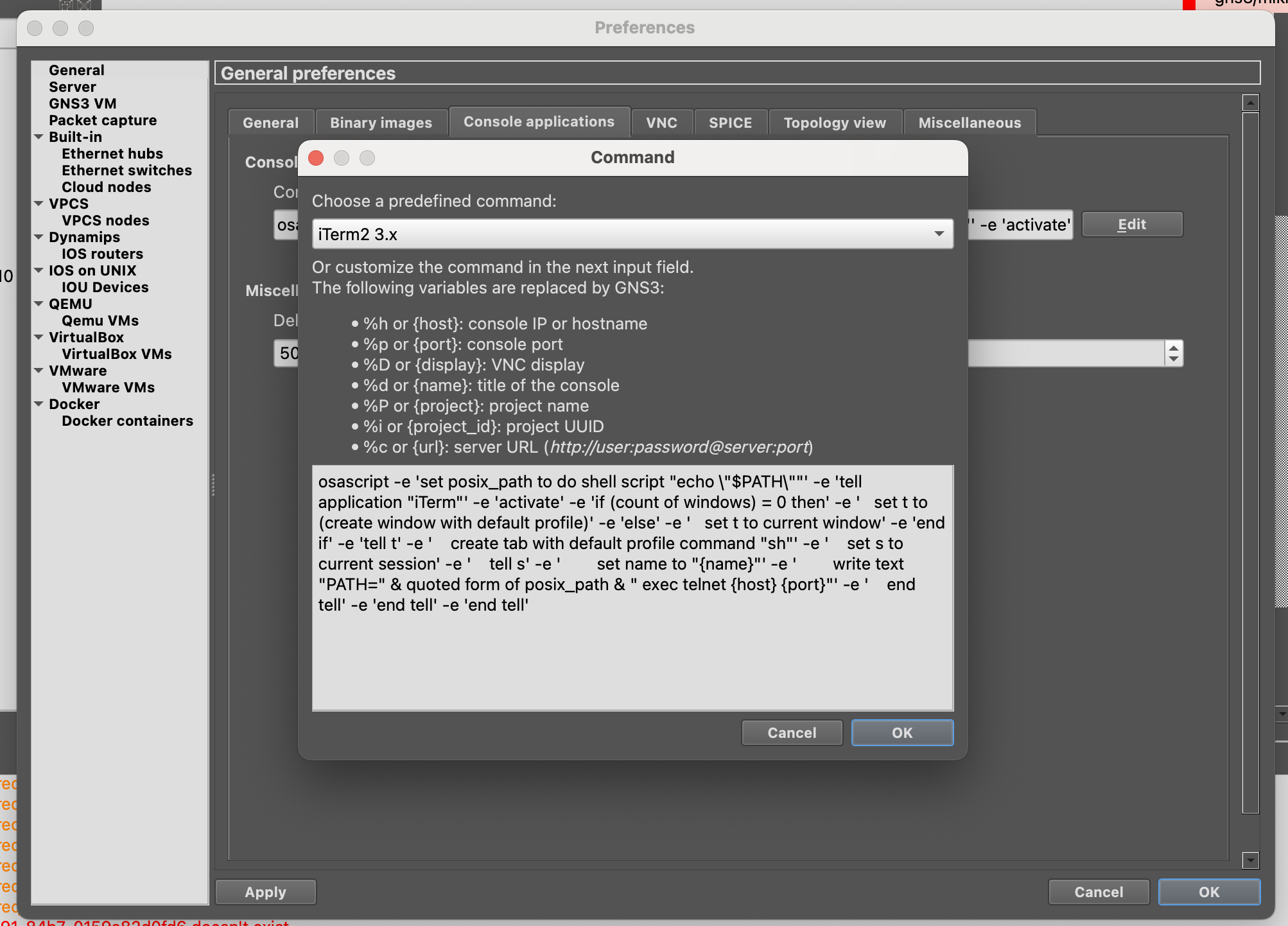

  1. Если вам привычнее iTerm2, то прописываем его в настройках General → Console applications. Ничего прописывать руками не надо - просто выбрать из выпадающего списка iTerm2 3.x.

screenshot12

Уфф - мы великолепны ( сам себя не похвалишь - никто не похвалит ). Теперь давайте уже накидаем свой первый проект базовой сети в этом прекрасном инструменте.

screenshot13

Надеюсь у тебя всё получилось и GNS3 успешно запущен на Mac с M-процессором. Теперь у нас есть мощная лаборатория, где можно безопасно экспериментировать с сетевыми конфигурациями.

Ну а в следующей части мы спроектируем наш первый проект сети и изучим:

  • Работу с GNS3 для моделирования сетей
  • Настройку MikroTik RouterOS через консоль (CLI)
  • Конфигурацию статических и динамических IP-адресов
  • Настройку DHCP-серверов с разными пулами адресов
  • Реализацию NAT для доступа в интернет
  • Создание и применение Firewall правил
  • Использование адресных списков для упрощения управления
  • Сегментацию сети и реализацию политик безопасности
